Rideaux Mixtes HZ
Rideaux Mixtes HZ
Rideaux Mixtes HZ
Rideaux Mixtes HZ

Les systèmes HZ HZM rideaux mixtes sont des monstres rideaux de piles royales et palplanches intermédiaires, qui sont normalement utilisés dans la construction portuaire et les fondations profondes, etc. Les piles royales HZ HZM sont formées dans des moulins d'une longueur de plus de 30 mètres. HZ HZM rideaux mixtes sont connecteurs par différents connecteurs, à savoir RZD16, RZU16, RH16, RZD18, RZU18, RH20. Les piles royales HZ HZM laminées à chaud sont de grandes poutres H avec système de raccordement des deux côtés. Les mélanges HZ H rideaux laminés à froid sont des poutres H soudées avec des palplanches profilées à froid. Les mixtes HZ HZM rideaux sont normalement un mur de quai lié par un mur d'homme mort ou un mur de palplanche normal. Nous avons produit et livré HZ combiné murs à de nombreux projets de palplanches partout dans le monde.



Nos Avantages:

Ø Nous pouvons concevoir et fait sur mesure feuille de HZ empilage pour vous. Dans de nombreux cas, le client pourrait avoir besoin d'augmenter l'épaisseur de la bride ou web due à la corrosion, une hauteur inférieure en raison de l'espace limité, tous les pas de problème ici.
Ø Nos verrouillages ou embrayages font partie de H poutres, beaucoup plus fort. Pas besoin d'acheter des verrouillages supplémentaires, en réduisant les coûts pour les combiwalls HZ.
Ø La plus longue durée de la pile H et pieux porteurs HP nous avons produit est de plus de 50m, nuance d'acier à partir de S235 S355 S460 à très élevé.
Ø Presque aucune exigences de quantité, 100 ou 200 tonnes sont également correct. Nous avons trois HZM combinée murs lignes de production, tout sera fait automatiquement. Délai de livraison rapide.





Tailles HZ combiwall:



Tableau 1: Détails du pieu du roi du faisceau HZ laminé à chaud

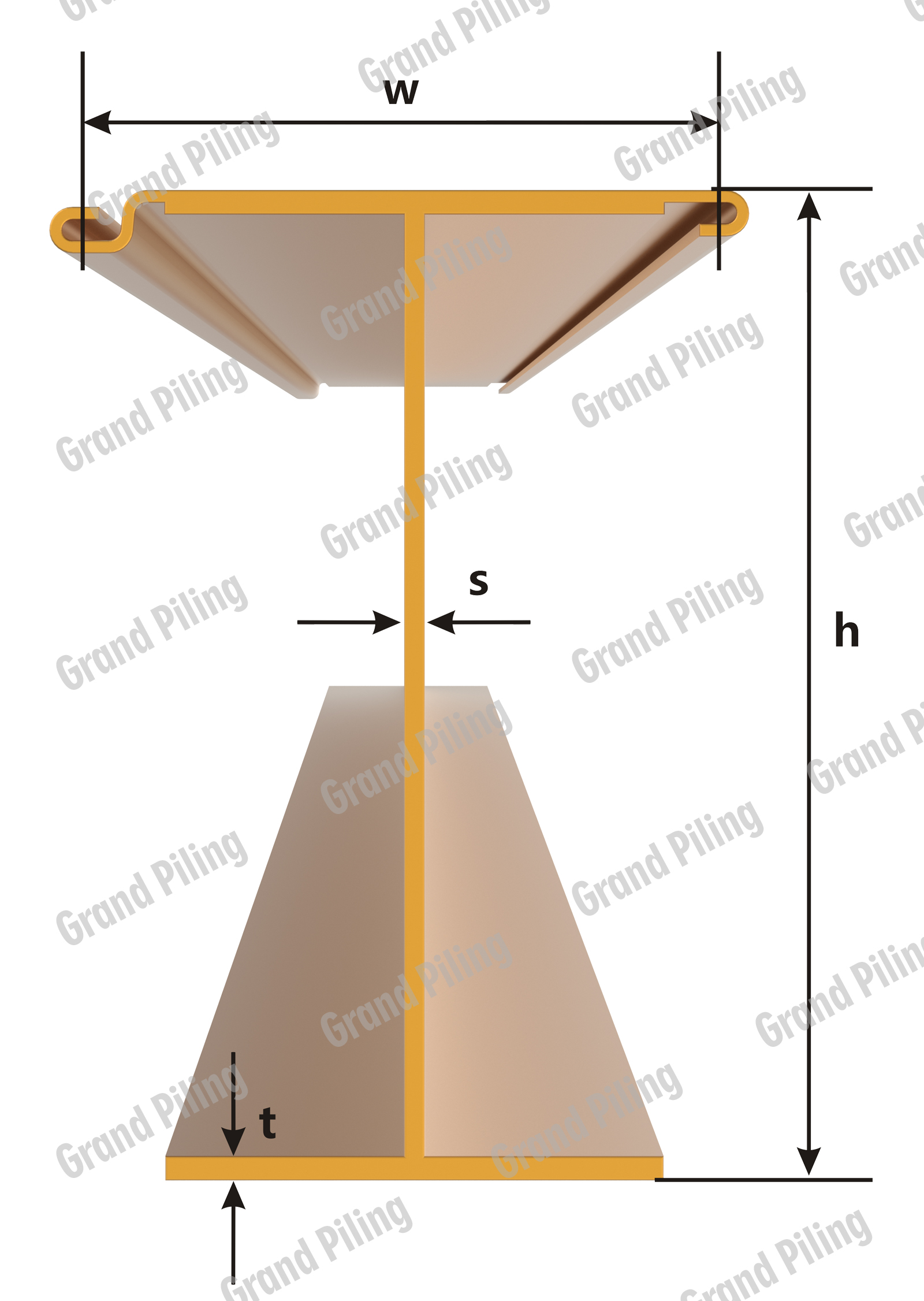

Taille Dimensions Poids Moment d'inertie Module de section
h w tmax t s
mm mm mm mm mm kg/m cm4 cm3
HZ 775 A 775 460 17.0 17.0 12.5 234.7 322820 7555
HZ 775 B 779 460 19.0 19.0 12.5 249.2 361420 8225
HZ 775 C 783 461.5 21.0 21.0 14.0 276.9 401790 9100
HZ 775 D 787 461.5 23.0 23.0 14.0 291.4 430930 9770
HZ 975 A 975 460 17.0 17.0 14.0 265.4 561650 10280
HZ 975 B 979 460 19.0 19.0 14.0 279.9 606800 11120
HZ 975 C 983 462 21.0 21.0 16.0 313.8 677600 12385
HZ 975 D 987 462 23 23 16 328.4 723490 113235
HZ 680M LT 631.8 460 29 16.9 14 234.7 210510 6225
HZ 880M A 831.3 458 29 18.9 13 261.8 410770 9185
HZ 880M B 831.3 460 29 20.9 15 287.2 446960 10045
HZ 880M C 831.3 460 29 22.9 15 298.5 471210 10580
HZ 1080M A 1075.3 454 29 19.6 16 232.6 799480 13980
HZ 1080M B 1075.3 454 29 22.6 16 341.6 864430 15115
HZ 1080M C 1075.3 456 29 25.7 18 374.6 943630 16530
HZ 1080M D 1075.3 457 30.7 29.7 19 401.3 1020560 17840
HZ 1180M A 1075.4 458 34.7 31 20 422.7 1078560 18785
HZ 1180M B 1079.4 458 36.7 33 20 436.1 1129000 19670
HZ 1180M C 1083.4 459 38.7 35 21 462.5 1203660 20830
HZ 1180M D 1087.4 460 40.7 37 22 483.6 1262570 21915





Tableau 2: Rideaux mixtes - HZ laminé à chaud avec AZ18-700

Taille Dimensions Zone sectionnelle Poids Moment d'inertie Module de section
b h
m mm cm2/m kg/m2 cm4/m cm3/m
HZ 775 A 1.93 530 255.9 201 199870 4535
HZ 775 B 1.93 530 265.5 208 214680 4885
HZ 775 C 1.93 530 283.7 223 235600 5335
HZ 775 D 1.93 530 293.3 230 250700 5685
HZ 975 A 1.93 530 276.2 217 318430 5825
HZ 975 B 1.93 530 285.7 224 341820 6265
HZ 975 C 1.93 530 308.2 242 378510 6920
HZ 975 D 1.93 530 317.7 249 402280 7360
HZ 680M LT 1.927 630 256.3 201 136700 4045
HZ 880M A 1.927 830 274.1 215 240500 5380
HZ 880M B 1.927 830 290.5 228 259000 5820
HZ 880M C 1.927 830 298 234 271570 6100
HZ 1080M A 1.927 1075 315.5 248 443030 7745
HZ 1080M B 1.927 1075 327.5 257 476790 8340
HZ 1080M C 1.927 1075 349 274 517420 9065
HZ 1080M D 1.927 1075 366.4 288 557070 9735
HZ 1180M A 1.927 1075 380.4 299 586870 10220
HZ 1180M B 1.927 1080 389.3 306 613030 10680
HZ 1180M C 1.927 1085 406.5 319 651410 11275
HZ 1180M D 1.927 1090 420.2 330 681600 11830



Tableau 3: HZ soudé des pieux royaux avec des entretoises

Taille Dimensions Zone sectionnelle Poids Moment d'inertie Module de section
w h t s
mm mm mm mm cm2 kg/m cm4 cm3
GPH 775 A 775 530 17.0 12.5 299 234.7 322820 7555
GPH 775 B 779 530 19.0 12.5 317.4 249.2 361420 8225
GPH 775 C 783 530 21.0 14.0 352.7 276.9 401790 9100
GPH 775 D 787 530 23.0 14.0 371.2 291.4 430930 9770
GPH 975 A 975 530 17.0 14.0 338.1 265.4 561650 10280
GPH 975 B 979 530 19.0 14.0 356.5 279.9 606800 11120
GPH 975 C 983 530 21.0 16.0 399.8 313.8 677600 12385
GPH 975 D 987 530 23 16 418.3 328.4 723490 113235
GPH 680 630 527 22 14 298.9 234.7 210510 6225
GPH 880 A 830 527 24 13 333.5 261.8 410770 9185
GPH 880 B 830 527 25 15 365.8 287.2 446960 10045
GPH 880 C 830 527 26 15 380.3 298.5 471210 10580
GPH 1080 A 1075 527 24 16 412.2 232.6 799480 13980
GPH 1080 B 1075 527 26 16 435.2 341.6 864430 15115
GPH 1080 C 1075 527 27 18 477.2 374.6 943630 16530
GPH 1080 D 1075 527 30 19 155.2 401.3 1020560 17840
GPH 1180 A 1075 527 33 20 538.4 422.7 1078560 18785
GPH 1180 B 1080 527 35 20 555.6 436.1 1129000 19670
GPH 1180 C 1085 527 37 21 589.2 462.5 1203660 20830
GPH 1180 D 1090 527 39 22 616.1 483.6 1262570 21915





Tableau 4: Murs rideaux mixtes - HZ avec GPZ18-700

Taille Dimensions Zone sectionnelle Poids Moment d'inertie Module de section
b h
m mm cm2/m kg/m2 cm4/m cm3/m
GPH 775 A 1.93 530 255.9 201 199870 4535
GPH 775 B 1.93 530 265.5 208 214680 4885
GPH 775 C 1.93 530 283.7 223 235600 5335
GPH 775 D 1.93 530 293.3 230 250700 5685
GPH 975 A 1.93 530 276.2 217 318430 5825
GPH 975 B 1.93 530 285.7 224 341820 6265
GPH 975 C 1.93 530 308.2 242 378510 6920
GPH 975 D 1.93 530 317.7 249 402280 7360
GPH 680 1.927 630 256.3 201 136700 4045
GPH 880 A 1.927 830 274.1 215 240500 5380
GPH 880 B 1.927 830 290.5 228 259000 5820
GPH 880 C 1.927 830 298 234 271570 6100
GPH 1080 A 1.927 1075 315.5 248 443030 7745
GPH 1080 B 1.927 1075 327.5 257 476790 8340
GPH 1080 C 1.927 1075 349 274 517420 9065
GPH 1080 D 1.927 1075 366.4 288 557070 9735
GPH 1180 A 1.927 1075 380.4 299 586870 10220
GPH 1180 B 1.927 1080 389.3 306 613030 10680
GPH 1180 C 1.927 1085 406.5 319 651410 11275
GPH 1180 D 1.927 1090 420.2 330 681600 11830



Rideaux Mixtes - HZ

A système combiné de mur de HZ / HZM se compose de la pile de roi, connecteurs, et AZ palplanches installé entre poutrelles sont des éléments de remplissage intermédiaires. Les poutres HZ / HZM peuvent être seul faisceau H ou doubles poutres H ou même des poutres continues H. Les poutrelles HZ / HZM peuvent être des éléments de retenue de la paroi, qui résistent à des charges horizontales ou pieux porteurs, qui résistent à des charges verticales. Alors que les palplanches intermédiaires normalement résister aux fonctions de maintien de la terre ou de transfert de charge pour les poutrelles HZ / HZM. Les palplanches intermédiaires peuvent être plus courte que HZ / HZM poutres. Selon le nombre de verrouillages et pieux roi, HZ système de paroi combinée avoir 4 combinaisons différentes: Combinaison 12, combinaison 14, 24 combinaison, combinaison théorie 26.In, la pile intermédiaire peut être tout à Z Fiche de type pieux. Alors que dans les pratiques, la plupart palplanche intermédiaire est AZ18-700 ou AZ26-700, d'autres comme AZ13, AZ13-10 / 10, AZ18, AZ18-10 / 10, AZ26, AZ13-770, AZ14-770-10 / 10, AZ18 -700, les connecteurs sont de type A20-700.The RZD, RZU, RH en fonction des éléments de liaison.

Auparavant HZ palplanches était solutions les plus populaires pour les ports permanents, mur de quai, batardeau, stabilisation des pentes, construction de quai etc applications de charges lourdes, Aujourd'hui, presque tous les murs de HZ combinée sont HZM système de palplanches.

Les murs ou combiwalls combinés sont normalement une des solutions plus économiques que palplanche avec conduite tubulaire parois combinées. Différentes qualités d'acier sont disponibles pour les murs mixtes et des tas de roi.

Télécharger:

Brochure Palplanche

Notre Dernière Brochure

P1-5:Introduction P6-7:Palplanches de type Z
P8-9:Section d'angle P10-11:Palplanches de type Z
P12-15:Palplanches de type U P16-17:Palplanche Omega
P18-19:Trench P20-21:Palplanches Plates
P20-21:Acier P22-27:Combiwall tubulaire
P28-31:HZ combiwall P32-39:Projets globaux
